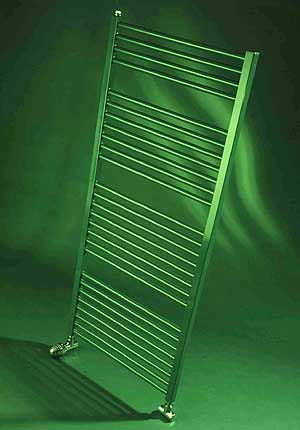

Technische Daten |
Prüfdruck |
1,2 MPa |
Betriebsdruck |
1 MPa |
Seitenprofil |
30
x 30 mm |
Rohr |
ø
20 mm |
Auslassdurchsnitt |
1/2" |
Auslassdurchsnitt ∑T
DN 15 (1/2")
|
2,5
|
Typenbe-zeichnung |
Heizleistung Q
[W] bei der Temperatur ti [°C] |
tW1/tW2
= 75/65 [°C] |
tm
= 80°C |
tm
= 50°C |
*Nennwasse-rdurchfluss
empfohlene
zugeführte Leistung
des Heizkörpers |
Nennwasser-durchfluss |
15 |
18 |
20 |
22 |
24 |
20 |
24 |
20 |
24 |
W |
K940/450 |
465 |
434 |
413 |
393 |
373 |
517 |
475 |
220 |
184 |
300 |
K940/600 |
589 |
550 |
524 |
498 |
473 |
656 |
603 |
279 |
234 |
400 |
K940/750 |
714 |
666 |
635 |
604 |
573 |
795 |
730 |
338 |
283 |
500 |
K1290/450 |
637 |
594 |
566 |
539 |
511 |
709 |
651 |
302 |
253 |
500 |
K1290/600 |
808 |
754 |
718 |
683 |
648 |
899 |
826 |
383 |
321 |
600 |
K1290/750 |
979 |
913 |
870 |
827 |
785 |
1090 |
1001 |
463 |
388 |
700 |
K1640/450 |
809 |
755 |
719 |
684 |
649 |
901 |
827 |
383 |
321 |
600 |
K1640/600 |
1026 |
958 |
912 |
868 |
823 |
1143 |
1049 |
486 |
407 |
800 |
K1640/750 |
1243 |
1160 |
1105 |
1051 |
997 |
1384 |
1271 |
589 |
493 |
900 |
K1850/450 |
912 |
851 |
811 |
771 |
732 |
1016 |
933 |
432 |
362 |
700 |
K1850/600 |
1157 |
1080 |
1029 |
978 |
928 |
1288 |
1183 |
548 |
459 |
900 |
K1850/750 |
1402 |
1308 |
1246 |
1185 |
1125 |
1561 |
1433 |
664 |
556 |
1000 |
Erläuterungen: tW1
- Eingangswassertemperatur, tW2 - Ausgangswassertemperatur,
ti - Zimmertemperaturi, * - gilt für einen unbehängten Heizkörper
Gemessen durch das Verfahren gemäss ÈSN EN 442-2: 1998, Anschluss von
unten-nach unten.

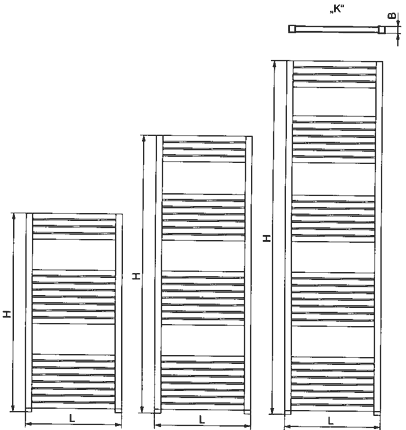

Typenbezeichnung |
Abmessungen |
Breite |
Höhe |
Tiefe |
L[mm] |
H[mm] |
B[mm] |
K
940/450 |
450 |
950 |
30 |
K
940/600 |
600 |
950 |
30 |
K
940/750 |
750 |
950 |
30 |
K
1290/450 |
450 |
1300 |
30 |
K
1290/600 |
600 |
1300 |
30 |
K
1290/750 |
750 |
1300 |
30 |
K
1640/450 |
450 |
1650 |
30 |
K
1640/600 |
600 |
1650 |
30 |
K
1640/750 |
750 |
1650 |
30 |
K
1850/450 |
450 |
1850 |
30 |
K
1850/600 |
600 |
1850 |
30 |
K1850/750 |
750 |
1850 |
30 |
|
|
|
